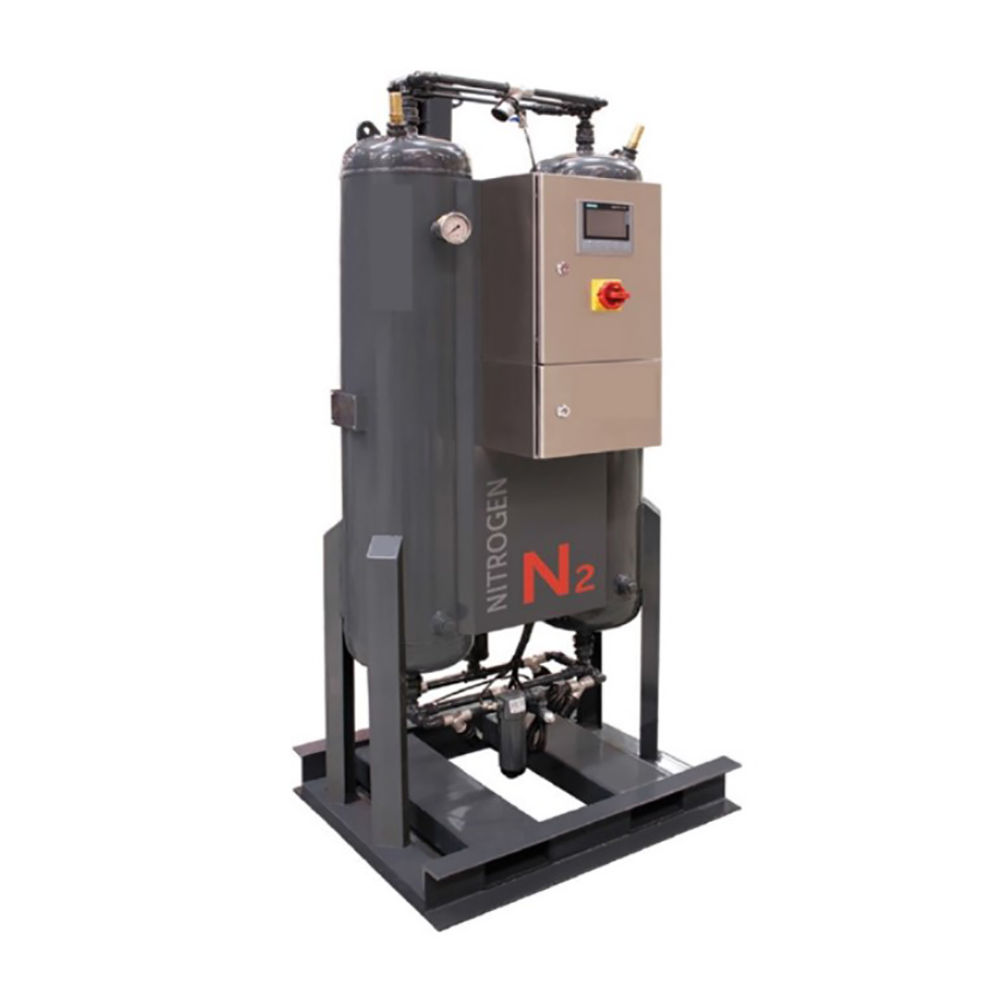

Генератор азота DALGAKIRAN DNG 120
Код товара:
460.036186
Оставьте первый отзыв
Нет в наличии
Конкурс
сними видеообзор и получи деньги
3 336 760
RUB
c НДС
за 1 шт.
шт
3 336 760
RUB
с НДС
Гарантия производителя 10 лет
Доставка в Самаре:
- По России: БЕСПЛАТНО до терминала отправления ТК (*далее по трафикам ТК) RUB
Оплата по наличному и безналичному расчету
Описание
Генераторы азота серии DNG предназначены для производства азота во многих отраслях промышленности, таких как металлургическая, нефтехимическая, медицинская, пищевая и т.д.
Генераторы азота DALGAKIRAN серии DNG отличаются простой и надежной конструкцией Молекулярное сито задерживает молекулы кислорода величиной 3,9 ангстрем и пропускает молекулы азота величиной 4,3 ангстрем. В то время как в одной колонне происходит процесс адсорбции, вторая находится в режиме регенерации. Для регенерации используются небольшое количество азота, который вытесняет из адсорбента кислород.
Генераторы азота DALGAKIRAN серии DNG отличаются простой и надежной конструкцией Молекулярное сито задерживает молекулы кислорода величиной 3,9 ангстрем и пропускает молекулы азота величиной 4,3 ангстрем. В то время как в одной колонне происходит процесс адсорбции, вторая находится в режиме регенерации. Для регенерации используются небольшое количество азота, который вытесняет из адсорбента кислород.
Технические особенности:
►Используются высококачественный адсорбент – возможная чистота азота до 99,999%.
►Система управления генератора всеми стадиями процесса.
►Возможна удаленная передача данных посредством интерфейса RS 485, протоколов MODBUS, Ethernet.
►Благодаря конструкции глушителя обеспечивается низкий уровень шума при разгрузке генератора.
►Система управления генератора всеми стадиями процесса.
►Возможна удаленная передача данных посредством интерфейса RS 485, протоколов MODBUS, Ethernet.
►Благодаря конструкции глушителя обеспечивается низкий уровень шума при разгрузке генератора.
|
Основные показатели генератора азота DALGAKIRAN DNG 120 |
|||||||||
| Чистота азота Остаток кислорода |
95% 5% |
97% 3% |
98% 2% |
99% 1% |
99,5% 0,50% |
99,9% 0,10% |
99,95% 500ppm |
99,99% 100ppm |
99,999% 10ppm |
| Производительность генератора по азоту, нм3/час | 31,05 | 24,81 | 21,60 | 16,81 | 13,90 | 8,84 | 7,82 | 5,45 | 2,72 |
| Требуемый расход воздуха на генератор, м3/час | 64,7 | 57,70 | 52,45 | 45,96 | 42,10 | 35,75 | 32,34 | 28,47 | 23,19 |
Данные, приведенные в таблице, рассчитаны при следующих рабочих параметрах:
- Точка росы входящего в генератор воздуха: +3°C
- Давление входящего в генератор воздуха: 7,5 бар
- Температура окружающей среды: 25°
|
Коррекционные факторы и поправочные коэффициенты
|
|||||
| CMS Температура(˚С) | Корректикующий фактор(Kt) | Давление на входе,бар | Корректикующий фактор(Kp) | Степень чистоты(%) | Воздух/Азот соотношение |
| 5 | 0,85 | 6 | 0,82 | 95,00 | 2,30 |
| 10 | 1,00 | 6,5 | 0,88 | 97,00 | 2,56 |
| 15 | 1,00 | 7 | 0,94 | 98,00 | 2,68 |
| 20 | 1,00 | 7,5 | 1,00 | 99,00 | 3,01 |
| 25 | 1,00 | 8 | 1,05 | 99,50 | 3,34 |
| 30 | 0,91 | 8,5 | 1,10 | 99,90 | 4,46 |
| 35 | 0,82 | 9 | 1,14 | 99,95 | 4,56 |
| 40 | 0,74 | 9,5 | 1,20 | 99,99 | 5,75 |
| 45 | 0,60 | 10 | 1,21 | 100,00 | 9,38 |
Пример расчета:
Пусть требуется азот на производстве 20 Нм3/ч с 99,5% степенью чистоты при давлении воздуха 7 бар и температуре окружающей среды 40°C.
Расчет MNG модели следующий:
-
Для 40°C окружающей среды Kt=0.74
-
Для 7 бар на входе Kp=0.94
MNG расход модели = (Требуемый расход N2)/(Kt x Kp) = (20 Нм3/ч)/(0.74 x 0.94) = 28.7 Нм3/ч
Следовательно, корректная модель азотной установки будет MNG-330
Требуемый расход воздуха для азотной установки:
Следовательно, корректная модель азотной установки будет MNG-330
Требуемый расход воздуха для азотной установки:
-
Воздух/Азот соотношение = 3,34 (99,5% ст.чистоты)
-
Расход воздуха = 28,7 Нм3/ч x 3,34 = 95,85 Нм3/ч
Комплектация
- Угольно-коалесцентный фильтр
- ПЛК Siemens
- Циркониевый анализатор кислорода
- Расходомер
- Буферный ресивер
- Фильтр грубых частиц на выходе
Бренд
Турция -
родина бренда
Турция -
страна производитель
