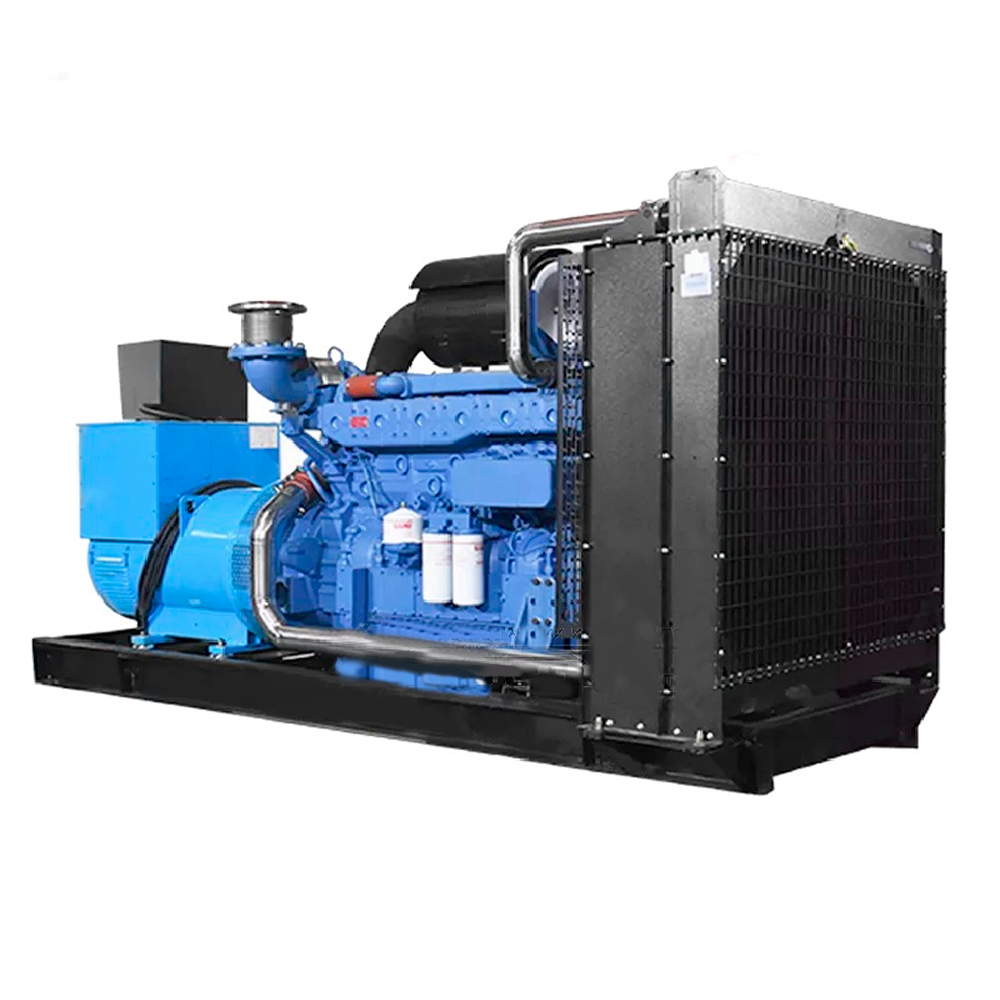

Дизельный генератор Азимут АД-500С-Т400-2РМ26 (500 кВт, открытое исполнение, двигатель Yuchai)

Доступно в аренду!

Конкурс сними видеообзор и получи деньги

7 068 460

RUB

c НДС

за 1 шт.

шт

7 068 460

RUB

с НДС

Заказать через WhatsApp

Нашли дешевле? Сообщите и получите скидку!

Гарантия производителя 2 года

Доставка в Самаре:

По России: БЕСПЛАТНО до терминала отправления ТК (*далее по трафикам ТК) RUB

Оплата по наличному и безналичному расчету

Описание

КОНСТРУКЦИЯ

На стальной раме с виброопорами смонтированы:

стационарный трехфазный дизель генератор в составе: первичного четырехцилиндровый дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Yuchai YC6TD840-D31, объемом 19,6 литра и номинальной мощностью 561 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения, синхронного бесщеточного трехфазного генератора на 380В Azimut ZC5FS номинальной мощностью 500 кВт c автоматической регулировкой напряжения,
шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
комплект аккумуляторных батарей,
стальной топливный бак интегрирован в конструкцию рамы.

НАЗНАЧЕНИЕ

Дизель генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка дизель генератора по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленный дизель генератор, предназначенный для постоянной эксплуатации.

ИНФОРМАЦИЯ

Yuchai Machinery Group - одна из самых современных и выскотехнологичных машиностроительных компаний Китая, ведущая свою историю с 1951 года,
дизельные электростанции на двигателях Yuchai отличаются низким расходом топлива, высокой надежностью и предназначены для использования в качестве основного или резервного источника электроэнергии,
электронный регулятор частоты вращения обеспечивает высокое качество выходного напряжения,
при соблюдении условий эксплуатации моторесурс превышает 16.000 - 20.000 моточасов, что соответствует 5 - 7 годам работы в постоянном режиме,
двигатели приспособлены к ГСМ с высоким содержанием серы и других примесей,
необслуживаемый бесщеточный генератор, изготовленный по технологии Stamford, с высоким качеством выходного напряжения,
контроллер HGM6120 с ЖК дисплеем и управлением на русском языке,
доступные расходные материалы и запасные части.

КОНТРОЛЬ КАЧЕСТВА:

Каждый дизель электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний дизельного электрогенератора, заверенный службой ОТК, прилагается к комплекту документации.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

Дизель генераторной установки составляет 250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Развернуть описание Свернуть описание

Технические характеристики

ОБЩИЕ ХАРАКТЕРИСТИКИ

Постоянная мощность: 500 кВт / 625 кВA

Резервная мощность: 550 кВт / 687,5 кВА

Напряжение: 230 / 400 В

Частота: 50 Гц

Количество фаз: 3

Первичный дизельный двигатель: Yuchai YC6TD840-D31

Синхронный генератор: Azimut ZC5FS

Контроллер: SmartGen HGM6120CAN

Исполнение: открытое на раме

Степень автоматизации: 2-я (автозапуск, АВР)

Топливный бак: 1200 л

Расход топлива при 100% нагрузке: 130,5 л/час

Автономность: мин. 8 часов

Габариты (Д х Ш х В): 4200 х 1500 х 2300 мм

Вес: 4991 кг

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ Yuchai YC6TD840-D31

Тип: дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом и дополнительным охладителем, с прямым впрыском, электронным регулятором скорости вращения

Количество и расположение цилиндров: 6 цилиндров, рядное, вертикальное, 2 клапана на цилиндр

Постоянная мощность: 561 кВт

Резервная мощность: 616 кВт

Частота вращения: 1500 об/мин

Точность регулировки частоты вращения: +/- 5%

Объем двигателя: 19,6 л

Ход поршня: 150 мм

Диаметр поршня: 180 мм

Коэффициент сжатия: 14:1

Порядок работы цилиндров: 1-5-3-6-2-4

Тип масла: SAE 15W40 / 10W30

Емкость масляной системы: 55 л

Удельный расход масла на угар: 0,1 г/кВт*ч

Тип охлаждающей жидкости: ГОСТ 28084-89

Пусковое устройство: электростартер 24 В

Габариты: 2245 × 1456 × 1775 мм

Сухой вес: двигатель 2250 кг, радиатор 365 кг

СИНХРОННЫЙ ГЕНЕРАТОР Azimut ZС5FS

Постоянная мощность: 625 кВА / 500 кВт

Резервная мощность: 687,5 кВА / 550 кВт

Род тока: переменный, трехфазный

Номинальная сила тока: 900 А

Количество полюсов: 4

Коэффициент мощности COS Ф: 0.8

КПД: 94,8%

Описание: синхронный, бесщеточный, одноопорный

Система возбуждения: самовозбуждение

Регулировка напряжения: автоматическая

Класс защиты: IP 22

Класс изоляции: Н

Количество выводов: 12

Обмотка: 2 / 3

Диапазон регулировки напряжения: ± 5%

Нестабильность выходного напряжения в переходном режиме: +/- 1%

Нестабильность выходного напряжения в установившемся режиме: +/- 0,5%

Форма волны NEMA = TIF: -

Форма волны I.E.C = THF: 3

Максимально допустимая скорость вращения: 2250 об/мин

Ток короткого замыкания: 300% (10 с)

Диск крепления: SAE 0# / 18"

Вес: 1685 кг

РАСХОД ТОПЛИВА ПРИ НАГРУЗКЕ

Дизельное топливо: ГОСТ 305-82

Удельный расход топлива: 195 г/кВт*ч

110%: 152,4 л/ч

100%: 130,5 л/ч

75%: 101,7 л/ч

50%: 69,9 л/ч

ШКАФ УПРАВЛЕНИЯ ШУЭ HGM6120CAN

Панель управления: на базе контроллера HGM 6120CAN c жидкокристаллическим монитором на русском языке

Поддержка протокола CAN-шины дизельного двигателя

Управление дизельным электроагрегатом

Сигнализация предупреждений и аварий

Подача напряжения на собственные нужды

Кнопка аварийной остановки

Вывод на ЖК дисплей значений осн. параметров работы генератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

Показать все характеристики Свернуть характеристики
